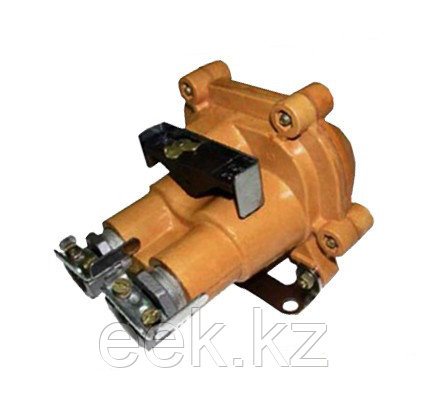

Посты управления взрывозащищенные серии КУ

 Назначение

Посты предназначены для работы в электрических цепях управления в угольных и сланцевых шахтах, опасных по газу и пыли (маркировка взрывозащиты РВ ExdI) и во взрывоопасных зонах всех классов предприятий химической, нефтеперерабатывающей, газовой и других отраслях промышленности (маркировка взрывозащиты 1ExdIIВТ5).

Применяются для дистанционного управления электромагнитными аппаратами (пускателями, контакторами) переменного и постоянного тока, а также в цепях сигнализации.

          Особенности

Удобная конструкция переключения и фиксации кнопок, аналогичная обычному выключателю

Может использоваться для включения/отключения освещения

Единственная в мире конструкция из пластика, обладающая взрывонепроницаемой оболочкой и маркировкой взрывозащиты 1ExdIIBT5/PB ExdI

          Условия эксплуатации

Климатическое исполнение и категория размещения

У, ХЛ и Т категории 2 и 5





Температура эксплуатации

от минус 45°С до плюс 40°С для У2;

от минус 5°С до плюс 35°С для У5;

от минус 10°С до плюс 50°С для Т2;

от плюс 1°С до плюс 35°С для Т5;

от минус 60°С до плюс 40°С для ХЛ2

Уровень пылевлагозащиты

IP54



          Конструкция

Пост состоит из оболочки, вводного устройства с уплотнением, привода управления и кнопочных элементов. Вводное устройство предусматривает возможность подсоединения гибкого и бронированного кабелей, а также кабелей и проводов, прокладываемых в стальных трубах с условным проходом до 16 мм и с уплотнением резиновыми кольцами. На рукоятках управления в зависимости от типа поста нанесены следующие надписи:

на однокнопочном – СТОП;

на двухкнопочном – ПУСК. СТОП;

на трехкнопочном – ВПЕРЕД. НАЗАД, СТОП.

          Технические данные









Тип поста

Номинальные данные



Число кнопочных элементов





Число вводов



Диаметр кабеля, мм

Размер поста,

мм



Масса, кг

Переменный ток

Постоянный ток

Напряжение, В

Ток, А

Напряжение, В

Ток, А

а

h

КУ-91-РВ ExdI

КУ-92-РВ ExdI

КУ-93-РВ ExdI



60



10



60



10

1

1



до 16

112

162

0,8

2

2

128

165

1,3

3

2

135

165

1,5

КУ-91-1ExdIIВТ5

380

200

1

1

112

162

0,97



          Комплектность поставки

В комплект поставки входят:

Пост -1 шт.

Руководство по эксплуатации -1 экз.

Паспорт -1 экз.

          Структура условного обозначения

КУ- 9Х1 - Х2 - Х3

КУ - кнопочный пост управления

9 - серия

Х1 - число кнопочных элементов: 1,2,3.

Х2 - исполнение по взрывозащите:

РВ ExdI

1ExdIIВТ5

Х3 - климатическое исполнение (У; ХЛ; Т) и категория размещения (2 или 5) по ГОСТ 15150 ТУ 16.526201-75

Пример записи обозначения постов, при их заказе и в документации другого изделия:

а) пост двухкнопочный «ПУСК – СТОП, взрывозащищенный для районов с умеренным климатом»:

«Пост управления кнопочный взрывозащищенный КУ-92-1ЕхdIIВТ5-У2 ТУ16-526.201-75»;

«Пост управления кнопочный рудничный КУ-92- РВ ExdI -У5 ТУ16-526.201-75»;

б) для поставки на экспорт в страны с умеренным климатом:

«Пост управления кнопочный рудничный КУ-92- РВ ЕхdI-У5 Экспорт. ТУ16-526.201-75».





           Габаритные, монтажные и установочные размеры

КУ 91-93 PB Exdl





КУ 91-93 1ExdllBT5





Размер поста

КУ-91 РВExdI

КУ-92 РВExdI

КУ-93 РВExdI

КУ-91 1ExdIIВТ5

КУ-92 1ExdIIВТ5

КУ-93 1ExdIIВТ5

а

112

128

135

112

128

135

h

162

165

165

162

165

165
