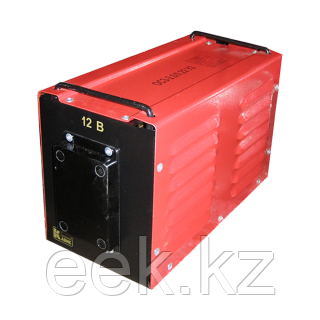

ОСЗ трансформаторы напряжения 1,0 кВА, 2,0 кВА, 4,0 кВА, 6,0 кВА, 6,3 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 25,0
от 77 000 ₸
- Под заказ
Отправка с 21 октября 2024
писание
Трансформаторы ОСЗ представляют собой однофазные, сухие, защищенные устройства преобразования напряжения сети 220 В в переменное напряжение 12-42 В.
Конструкция трансформаторов ОСЗ
Конструктивно силовые трансформаторы ОСЗ представляют собой переносную установку в однокорпусном исполнении с естественной вентиляцией, которые состоят из следующих основных узлов:
- Магнитопровода.
- Сердечника.
- Трансформаторных обмоток.
- Выводных клеммных колодок и кожуха.
Однофазные трансформаторы ОСЗ оснащены магнитопроводом стержневого типа. Обмотки каждой фазы имеют по две катушки первичную и вторичную, изолированы стеклопластиком и пропитаны электротехническим лаком. Сердечник собран из листов электротехнической стали толщиной 0,5 мм и выполнен в виде бесшпилечной конструкции.
Подключение сетевых и сварочных проводов осуществляется через клеммы, расположенные на боковых стенках трансформатора ОСЗ. Для удобства перемещения, трансформаторы снабжены двумя ручками, расположенными на крышке кожуха.
Технические характеристики
| Напряжение первичной обмотки | 220 В |
| Напряжение вторичной обмотки | 12 В, 24 В, 36 В, 42 В, 220 В |
| Номинальная частота | 50 Гц |
| Климатическое исполнение (диапазон рабочих температур) и категория размещения | У2 |
| Исполнение по степени защиты | IP00 |
| Вес | 17,4...205 кг |
Структура обозначения, пример заказа
ОСЗ
1,0
220/24
У2
Al
Материал обмоток:
Al - алюминий
Cu - медь
Климатическое исполнение и категория размещения
Номинальное напряжение первичной / вторичной обмотки, В
Номинальная мощность, кВА
Однофазный сухой защищенный трансформатор
Варианты исполнений
|
Модель |
Номинальное напряжение обмоток, В |
Номинальная мощность, кВА |
Габаритные размеры, мм |
Масса, кг |
|
|
Первичной |
Вторичной |
||||
|
ОСЗ-1,0 |
220 |
12; 24; 36; 42; 220 |
1 |
260x430x190 |
17,4 (Al) |
|
ОСЗ-2,0 |
220 |
12; 24; 36; 42; 220 |
2 |
260x430x190 |
19 (Al) |
|
ОСЗ-4,0 |
220 |
24; 36; 42; 220 |
4 |
280x480x200 (Al) |
29,5 (Al) |
|
ОСЗ-6,0 |
220 |
24; 36; 42; 220 |
6 |
280x480x200 (Al) |
33 (Al) |
|
ОСЗ-6,3 |
220 |
24; 36; 42; 220 |
6,3 |
300x300x345 |
33 (Al) |
|
ОСЗ-10,0 |
220 |
24; 36; 42; 220 |
10 |
350x300x415 |
45 (Al) |
|
ОСЗ-16,0 |
220 |
24; 36; 42; 220 |
16 |
440x370x515 |
69 (Al) |
|
ОСЗ-20,0 |
220 |
24; 36; 42; 220 |
20 |
420x370x460 |
84 (Al) |
|
ОСЗ-25,0 |
220 |
24; 36; 42; 220 |
25 |
420x370x510 |
100 (Al) |
|
ОСЗ-30,0 |
220 |
24; 36; 42; 220 |
30 |
460x370x610 |
115 (Al) |
|
ОСЗ-40,0 |
220 |
24; 36; 42; 220 |
40 |
460x370x610 |
147 (Al) |
|
ОСЗ-63,0 |
220 |
24; 36; 42; 220 |
63 |
570x460x700 |
205 (Al) |
- Цена: от 77 000 ₸
