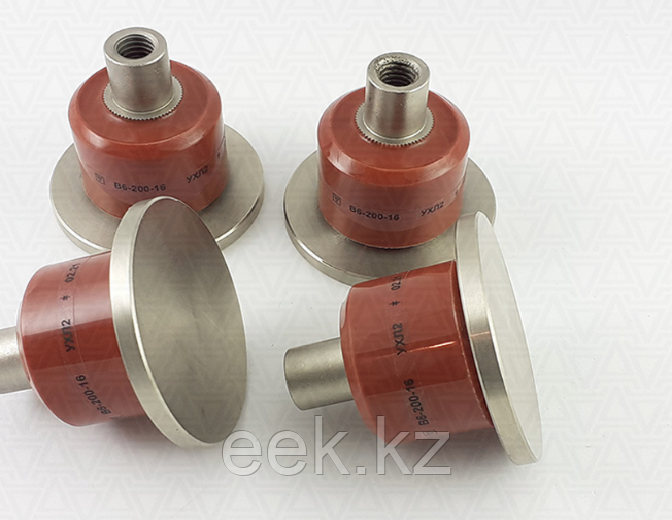

иоды силовые роторные В6-200 – выпрямительные мощные низкочастотные диоды с фланцевой конструкцией корпуса ("вентиль") общего назначения. Электродами являются медный круглый фланец (основание) и медный трубчатый токопровод. Роторные диоды серии В6-200 имеют номиналы: В6-200-8, В6-200-10, В6-200-12, В6-200-14, В6-200-16. Преобразовывают постоянный и переменный ток до 200 ампер частотой до 500 Гц в цепях с напряжением 400В - 1600В (4-16 кл). Тип корпуса роторных диодов В6-200 – FD1: резьба токопровода – М10, габаритные размеры – Ø58х52 мм, масса - 290 г. «FD» означает «flange diode» - фланцевый диод. При прямой полярности основание (фланец) диода является катодом, трубчатый жесткий вывод - анодом. При обратной полярности – наоборот, при этом в маркировке указывается буква «Х» - икс. Диоды собирают с охладителями при помощи резьбового соединения путём прижатия фланца диода к контактной площадке охладителя. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем, при сборке необходимо соблюдать усилие зажатия Fm (для В6-200 усилие зажатия составляет 16 кН). Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8. Диоды изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Применяются вентили В6-200 во вращающихся выпрямителях систем бесщеточного возбуждения синхронных двигателей, компенсаторов и турбогенераторов.
Информация для заказа
- Цена: от 32 500 ₸
